Actuación del Relé Buchholz: ¿Qué es y cómo funciona en Electricidad?
La actuación del relé Buchholz es un mecanismo de protección fundamental en transformadores de potencia sumergidos en aceite (y reactores). Funciona como un dispositivo de seguridad primario que detecta fallas internas basándose en principios físicos y químicos: la liberación de gases o los cambios bruscos en el flujo del aceite dieléctrico.

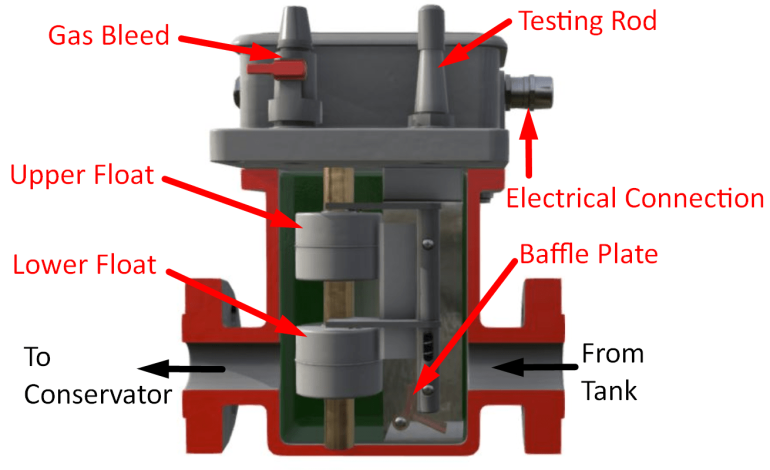

Dado el altísimo nivel de exigencia en la protección de infraestructuras críticas y la gestión de redes de distribución, comprender su actuación es vital para prevenir fallas catastróficas. El relé se instala estratégicamente en la tubería que conecta el tanque principal del transformador con el tanque de expansión (conservador).
Niveles de Actuación del Sistema
Su actuación se divide en dos etapas críticas, dependiendo exclusivamente de la gravedad de la falla interna del equipo:
1. Actuación Leve: Alarma (Acumulación de Gas)
Cuando ocurre una falla incipiente o de baja intensidad (como descargas parciales, mal contacto, fallas en el aislamiento del núcleo o un ligero sobrecalentamiento), el aceite dieléctrico comienza a descomponerse por el calor, generando gases (principalmente hidrógeno, monóxido de carbono y metano).
- Mecanismo: Estos gases son más ligeros que el aceite y suben hacia el conservador, quedando atrapados en la cámara superior del relé Buchholz.
- Acción: A medida que el gas se acumula, desplaza el aceite hacia abajo. Esto hace que un flotador superior descienda. Al alcanzar un nivel crítico, un interruptor (de mercurio o magnético) acoplado al flotador cierra un circuito.
- Resultado: Se activa una alarma sonora o visual en la sala de control. No desconecta el transformador, pero avisa a los operadores que deben tomar muestras del gas acumulado para analizarlo mediante cromatografía y determinar el origen del problema.
2. Actuación Grave: Disparo (Oleada de Aceite)
Cuando ocurre una falla severa y repentina (como un cortocircuito franco entre fases, una falla a tierra masiva o un cortocircuito entre espiras), se genera un arco eléctrico de gran potencia que vaporiza el aceite casi instantáneamente.
- Mecanismo: Esta rápida vaporización crea una onda de presión violenta (una oleada de aceite) que viaja desde el tanque principal hacia el conservador.
- Acción: El flujo brusco de aceite impacta contra una compuerta o flotador inferior dentro del relé, inclinándolo violentamente.
- Resultado: Este movimiento cierra inmediatamente un segundo circuito eléctrico. Esta acción envía una señal directa a los disyuntores de alta y baja tensión, desconectando el transformador de la red (Disparo) para evitar su destrucción total o un incendio.
